產品概述：

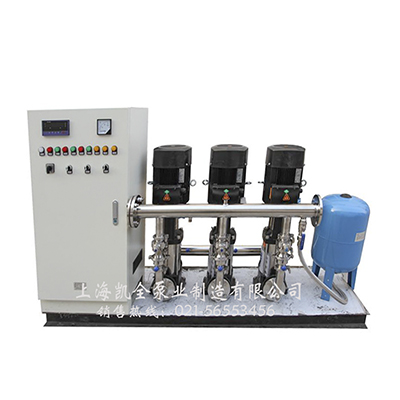

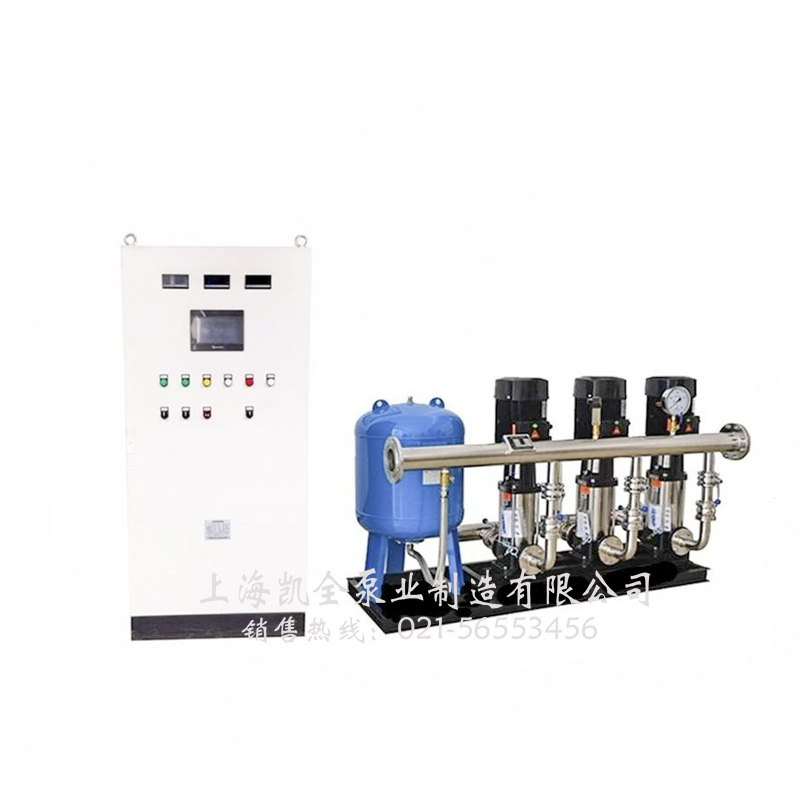

自動給水設備一般由三大部分組成。系統連接，設備的供水能力由水泵機組決定，系統的協調運行由控制柜控制。氣壓貯能器的主要作用是貯能包壓，應付少量供水及正常泄露，同時也是自動控制不可缺少的部件。大量供水時，管網壓力下降，水泵自動啟動供水。不含貯能器的給水設備，確切的說是一套自動調節壓力和流量的泵站設備，一般不能自動開、停。有兩種各有特點的氣壓貯能器，一種是隔膜氣壓罐，工作中壓縮氣體與水被隔膜分離不接觸，從而可較長期保持氣量不減少。另一種是自動補氣罐，運行中不斷地自動補氣，以補充氣體因溶解滲漏的減少。目前實際應用補氣方式達7-8種以上。

　　由于工作特點的不同，自動給水設備分為兩大類，一類稱為氣壓自動給水設備，另一類稱為變頻調速自動給水設備。

對氣壓設備靠多泵并聯分級調節，在全流量范圍內供水壓力保持在P1-P2之間。對變頻設備、變頻泵連續調節與工頻泵并聯分級調節相結合，在全流量范圍保持供水壓力為恒定值。

恒壓給水泵站設備，不帶氣壓罐使用于連續流量的供水場合。例如各類生產工藝供水、賓館飯店、大型住宅區的增壓供水等。適于中、小水廠成套站設備。

　　KQG型自動給水設備能自動啟、停、自動調節供水壓力和流量，隨時間服用水需求的成套設備稱為自動給水設備（簡稱給水設備），其含義范圍寬廣。狹義的自動給水設備概念是指建筑給水中所用的給水成套設備，相當于市政自來水，可稱為二次增壓設備；相對于水塔則稱為無塔上器（無塔給水設備）。相當于傳統的高位水箱給水方式，建筑給水中把采用自動給水設備供水的給水方式稱為無水箱給水方式。

 KQG產品組成及結構：

▲水泵機組

　　水泵是給水設備最基礎產品，是給水設備實現其供水能力的根本保證，為KQG產品配套的水泵是本廠的KQG、KQJ、KQX型系列水泵，其性能特點詳見凱全水泵產品樣本。

按照流量、揚程的需要，KQG產品配備2-6臺水泵度聯運行，其中一臺水泵始終作為備用泵。所配水泵其中一臺稱為基泵或主泵，其它稱為輔泵。流量需求較小時，只開基泵，流量需求大時，才會開一臺或多臺輔泵。

1★ KQG產品標準配置為2-6臺同規格水泵，也可滿足2-6臺不同規格給水泵的配置要求，（需全同的特別指定）

   2★ 標準配置中均不設小流量泵。需要小流量泵時，可通過兩種方法選擇。

   3★ 對H系列產品可選擇配置一個微型隔膜氣壓罐，僅作夜間停機保壓用。

　　按控制程序不同，可選擇基泵固定其余輔泵一起遞次交替輪換工作的運行方式，也可以選擇基泵輔泵一起遞次交替輪換工作運行方式(沒臺泵即是基泵，也是輔泵)，以防備用泵長期不用生銹卡死。

　　KQG產品的水泵機組可選擇另外增加臺小流量，在較小流量范圍內與基泵切換運行，進一步降低功耗。

　　水泵機組中所配的止回閥為新型消聲止回閥或?qū)A式蝶形止回閥。

　　KQG產品整機有三種供貨方式(結構):

   整體式：設備的貯能器和水泵機組安裝在同一槽鋼底座上。
  組合式：貯能器與水泵機組分離，需現場配管連接構成系統。
  分散式：對較大功率的水泵，現場安裝時，可分散包裝供貨。

▲ 控制柜

　　為KQG產品配套的電氣控制柜（箱）。分為常規繼電控制型和變頻調速控制型，其中測控部分也有兩種形式。一是采用電接點壓力表，專用程序控制；二是采用壓力傳感器，PLC控制（由用戶按實際需要選擇，也可按客戶要求制造）。

1、通用性強：線路設計不依賴變頻器特殊功能，可選用國內外任意廠家的變頻器。

   2、控制功能豐富：LSK系列變頻柜可與目前任一種自動水裝置配套使用。

   3、可靠性能好：變頻器選用ABB系列（風機、泵類專用型）。

   4、抗干擾能力強，系統浮地也能可靠工作。

   5、特別處理方法，傳感器信號傳輸距離可達200M以上。

   6、線路設計簡潔，邏輯清晰，備件易購，維修方便。


▲氣壓貯能器(氣壓罐)

為KQG產品配套的氣壓罐為隔膜罐(鋼罐體膠囊式隔膜)。KQG型，一次充氣長期使用，水質不受外界污染，安裝位置靈活機動，易于改建\擴建\遷移，新型隔膜安裝工藝，氣密性好。隔膜壽命長，300萬次屈擾實驗不龜裂。

　　貯能器是成套自動給水設備必備不可少的組成部分，其作用為；
   1.貯能停機保壓,確保隨時開龍頭有水；

   2.應付少量供不及正常的管網泄露(不開泵)；
   3.貯能也是實現自動控制功能不可缺少的部件；

主要特點：

     主要用途：用于不同用途均有相應的專用型號。如生活給水、消火栓、噴淋系統、增壓、空調冷卻循環、污水排放、污水處理、工業控制用泵等?？刂齐姍C功率范圍0.18-280KW。

技術規格：

● 表示標準配置

   〇 表示選擇配置（用戶自行選擇配置設備時，各項選擇的具體規格也需選定。）

   ╳ 表示無此配置或表示不適合配置。

KQL產品各系列整機機構配置：

   備注：為給水設備配套的控制柜在滿足以上規格的條件下，系統反方案以及元件選用方面由廠家根據需要設計選定。用戶有指定要求時需合同注明 。

①在訂購各系列產品時，可要求加一臺小流量補水穩壓用的水泵。

    ②也可通過組合的方法得到希望的配置。
